通风天窗整体线条流畅，外形美观大方，是众多工程案例中应用比较广泛的一类类型。实力雄厚，产品质量好，在业内口碑颇佳，深受青睐。5型和3型都是极受欢迎的类别。
工业发展伴随的是许许多多轻钢结构厂房的兴建，弧线型通风天窗成为新建厂房的的理想的自然通风设备，为厂房车间的整体通风采光发挥了重要作用。通风天窗彩钢厂房弧线型作为屋顶通风气楼的一种布置方式，在众多不同类型的厂房车间通风工程中得以应用，弧线型排烟天窗选用安装的特点及如何选用安装。

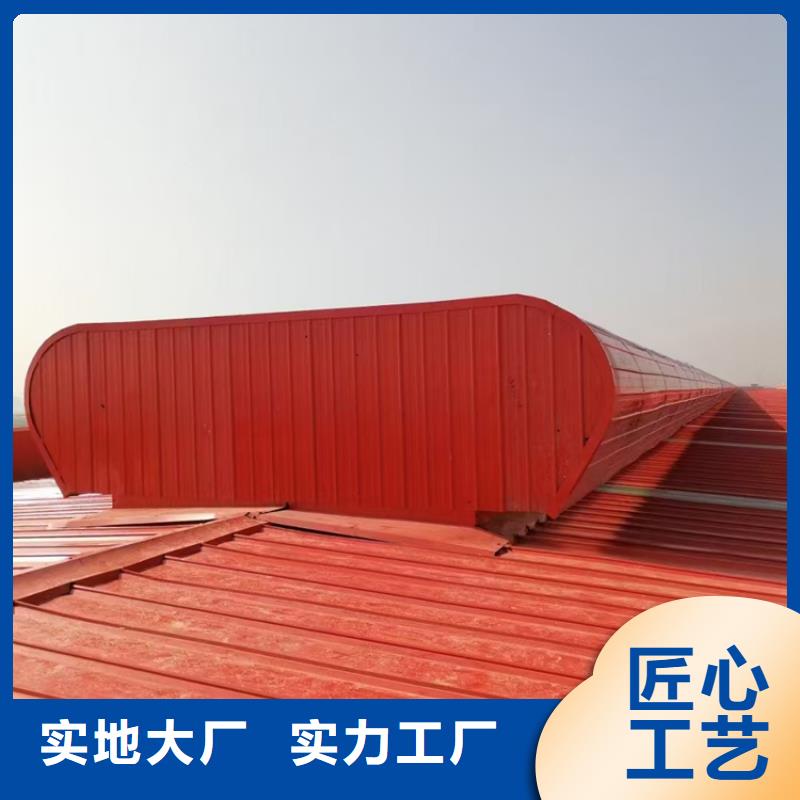

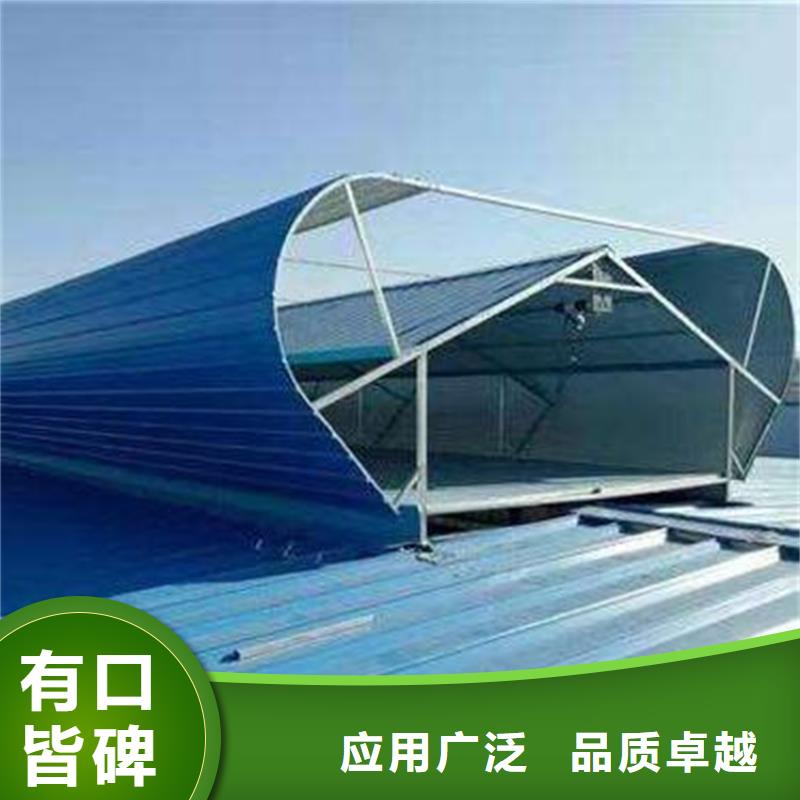

弧线型外观呈圆弧型（流线型），也称之通风排烟天窗。通常情况下，喉口大于1.5m的弧线型产品骨架采用型材焊接；喉口较小的天窗骨架则采用热镀锌钢板整体压制成型，无需焊接基座，可直接安装屋面檩条上。
可布置在屋顶的顺坡或屋脊部位，依据防雨板选用的材质可设计为采光型、保温型等，常用的防雨板材质有：彩钢板、保温板、采光板等；可选配启闭阀板设计为启闭式（可开启）或开敞式，根据阀板的不同控制方式设计为手动式、电动式、消防联动式通风排烟天窗。
实用新型内容本实用新型所要解决的技术问题是提供一种通风天窗架，其整体刚度好、自重轻、体型轻巧，布置灵活，维修也方便，适用于各类大型的现代化工业厂房，特别是采光通风要求较高的厂房。为解决上述技术问题，本实用新型采用的技术方案是一种机架，包括有镀锌板，所述镀锌板通过压型成型为一整体的气楼架，所述的气楼架两端呈U型，且U型开口对向布置，气楼架的下端是竖直向下的气楼柱，两端U型开口之间有一连接架，所述连接架与下端的气楼柱成型为一体；所述成型为一整体气楼架的内腔有钢板压型加劲肋。本实用新型安装时与屋面平行，可降低风压及强风侵袭；一体成型使得外形美观， 整体性优良。本实用新型的优点是本实用新型整体刚度好、自重轻、体型轻巧，布置灵活，维修也方便，适用于各类大型的现代化工业厂房，特别是采光通风要求较高的厂房。
弧线型通风天窗与是为了满足厂房通风换气的需要，弧线型通风天窗与的选用和安装应当遵循疏密有致、合理布局的原则，既满足使用要求又避免过度投入造成浪费。
三.结构及特点
3.1 2型通风天窗为折线型通风天窗。通风天窗是我司专业的定型产品。
3.1.1 2型通风天窗折线型通风天窗 代号：TC 1~10A/B-
天窗选用表：
3.2 折线型通风天窗（1~10）型洞口宽度
当用于压型钢板、夹心板屋面或现浇钢筋混凝土屋面时，1~8型天窗洞口宽度为：1500、2000、2500、3000、4000、4500、5000、6000mm（其中5~8型天窗有3500mm）。9~10型天窗洞口宽度为：3000、4000、5000、6000、7000、8000、9000mm。预应力钢筋混凝土屋面板屋面由于板宽的限制，洞口宽度为：3000、6000、9000mm（仅用于屋脊天窗）。
3.3 折线型通风天窗（1~10型）洞口长度
压型钢板、夹心板屋面或现浇钢筋混凝土屋面以3000、4000为模数，洞口长度为：3000×n、4000×n（n为模数的倍数）预应力钢筋混凝土屋面板屋面以6000mm为模数，洞口长度为：6000×n（n为模数的倍数）。
3.4 通风天窗按功能分为敞开式与启闭式两种类型，选用时需注明。敞开式代号为A，启闭式代号为B（启闭式为电动）。
3.5 通风天窗按位置分为屋脊天窗和横向天窗，屋脊天窗位于屋脊处按纵向布置，横向天窗垂直于屋脊方向布置，选用时需注明。
1 施工顺序
钢架制作、气楼附件制作→钢架安装→屋面板安装→泛水板安装→防雨盖板安装→隔板安装→风帽安装→堵头封闭（含横向泛水板）→交工验收。钢架安装随屋面板安装同时进行，钢架可以整体制作整体安装，也可以先安装钢架底座，再焊接钢架主体，但应做好补漆工作。
2.2 加工
根据施工详图提出附件加工计划，风帽及隔板放1:1大样复核后加工。加工风帽附件时，制作靠板随时检查附件加工角度尺寸，如有偏差，及时调整。
除隔板之外，其余附件均可用折边机折压成型，加工时认真号料，附件加工各尺寸误差控制在2.0 mm之内。
泛水板配套使用的挡水板及堵头板均属于 W-550 压型板的标准件，可以订购成品，亦可自己做模压制。
所有附件加工运输时，避免彩钢板表面烤漆层损坏。
隔板开始加工时，钣金工人加工折边，由于进度太慢，制作了简易胎具压制成型，提高了效率，同时减小隔板的加工误差，保证了隔板尺寸的统一性，保证彩钢板通风气楼外观流畅、整洁、美观。
2.3 安装
1）安装时附件搭接处涂抹建筑防水胶，并注意搭接方向，即搭接口顺主导风向施工。
2）泛水板节点类同屋脊盖板做法，有 标注节点做法。泛水板与其端部挡雨板及屋面板端部堵头一起，防止风力灌水、反爬水，该节点是防水关键点，应严格按照图3施工。
3）所有附件轻拿轻放，避免损坏彩钢板表面保护层。
